實驗室通風-文丘里閥與蝶閥的區別
2022-09-20 15:08:18
對室內氣流的壓力、壓差、溫度、濕度、清潔度等因素有嚴格要求的場所，如研究機構的生物化學實驗室、醫院的手術室、隔離病房、制藥廠的實驗動物設施和生產區，必須控制風險和環境。必須嚴格、持續地監測室內壓力、溫度、濕度、氣流、空氣清潔度等因素，防止研發、生產、辦公等區域交叉污染，提高安全性能，有效保護風險環境，使系統運行能耗達到合理水平。
一、壓力無關閥與普通閥的區別標準
實驗室通風系統的主要目標是確保操作人員的安全。通風柜系統需要捕捉和阻擋有害氣體，這就需要控制通風柜的表面風速。首先，過高或過低的表面風速是不可接受的。過低會導致無法有效捕捉，過高會導致擾流和渦流，還會導致有害氣體溢出。一個有效的控制系統需要避免可能的表面風速過高或過低。公式:風速0.5米/S=排氣量/視窗橫截面積。
排氣柜排氣量有兩種變化
1.合理變風量（VAV）
當窗戶升降或其他因素（如大人物到達排氣柜窗口）導致窗口截面積變化時，閥門關閉或打開以改變排氣量，使排氣柜風速恒定；
2.惡性變風量（總管干擾）
當窗戶不移動或表面風速不需要變化時，主管內的風壓變化也會干擾排氣柜頂部的閥門。如果此時閥門不能迅速解決外部氣壓變化，則排氣柜的排氣量不應發生變化，從而影響穩定的表面風速；一個好的“閥”能夠通過自己的調節能力來調節“快速化解”外部氣壓變化引起的外部氣壓變化“惡性變風量”，只有當排氣柜風速要求發生變化時，才能主動關閉或打開大使排氣柜，合理改變風量，不受外界（主管）壓力變化的影響。文丘里閥具有優異的無關壓力特性。

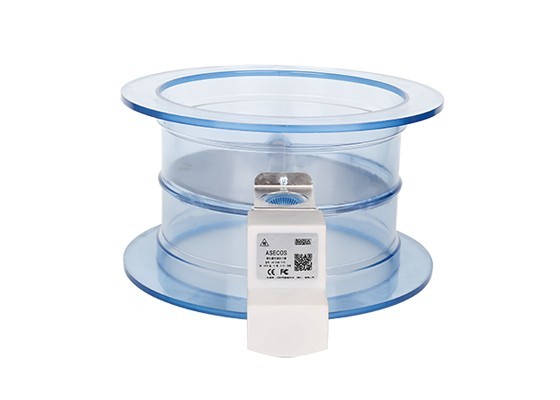

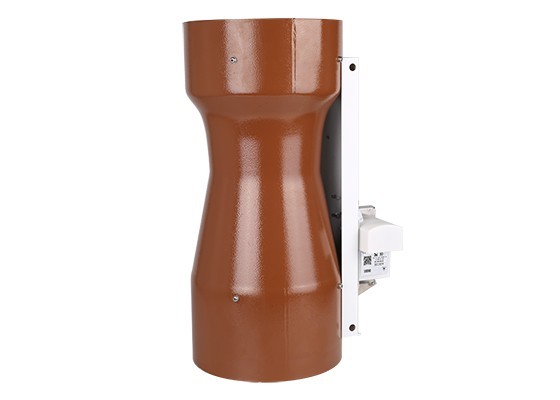

二、文丘里閥與蝶閥的應用差異
1.壓力無關特性：變時才變，不應變時不變
通風柜運行過程中對通風柜風速影響最大的因素是通風系統的管網壓力。由于其他通風柜或通風設備的開關或管網的其他變化，通風柜的管道壓力會發生變化，這種變化會經常發生。如果通風柜系統采用普通蝶閥，通風柜的風速會經常發生變化，這對實驗室的安全非常不利。即使采用風速控制系統，也只能在表面風速發生變化后進行調這將經歷一系列的傳感、計算、調節和振蕩過程，此時已經發生了不安全的情況，因?yàn)楣芫W(wǎng)的壓力變化隨時可能發生，單純依靠風速控制系統會導致表面風速控制緩慢和頻繁。采用文丘里閥的通風柜控制系統可以很好地解決系統管網壓力變化的問題，文丘里閥可以根據管網壓力變化自動調節。這個過程伴隨著管網壓力的變化，避免了風速控制系統的調節，實現了快速穩定的風量控制。
2.快速自我調節
在通風柜調節門的開關過程中，會出現需要調節通風柜排氣量的問題。文丘里閥的結構特點可以保證其快速反應和調節時間，通常需要達到所需的風量。使用同樣快速的執行機構時，文丘里閥只需要執行器旋轉10或20度，而蝶閥需要更大的角度。
3.文丘里閥最大風量與最小風量的比例為20:1。
三、蝶閥用戶亡羊補牢的局限性
使用蝶閥的人經常采取以下補救措施，希望盡量減少主管壓力波動對排氣柜抽力的影響：
1.使用VAVBOX,（蝶閥+皮托管+壓差傳感器+局部控制器)，用皮托管測量風量來自我調節。當通風柜不動，風量不應改變時，安裝蝶閥VAVBOX用皮托管感知主管壓力波動引起的惡性風量變化，然后通過壓差傳感器將數據傳輸給小型控制器，控制器調整執行器開啟或開啟，缺點；動作緩慢，需要測量、計算和調整過程。但這種方法最大的問題是，測量風量的皮托管直接暴露在含有灰塵和雜志的廢氣中，很快就會堵塞，精度就會失去真實性。VAVBOX不管做得多好，其最大風量和最小風量只有10:1，其調節精度是文丘里閥的兩倍。
2.使用所謂的變風量蝶閥：
所謂變風量蝶閥，就是在定風量蝶閥上加一個執行器，即變風量蝶閥=定風量蝶閥+執行器；或=蝶閥+氣囊+執行器，雖然上述產品很便宜，但幾乎仍然很便宜“壓力有關”,在使用中仍存在許多問題：
A.有些定風量蝶閥根本無法固定，風量仍隨管網壓力變化，有些定風量閥可以固定，但不能改變，這是真正的定風量閥。
B.有些定風量蝶閥漏風嚴重，無法關閉。原因是這些稱為定風量蝶閥的蝶閥中的氣囊沒有彈簧那么固定的彈性系數，轉動時蝶閥的流量曲線也不是線性的，因此在應用于變風量通風柜控制系統時無法保證其精度。氣囊直接在氣流范圍內，當氣體中含有灰塵等雜質時，會堵塞，影響精度。特別是在排放高溫或有機氣體時，氣囊可能會損壞。
C.有些固定風量閥的風量小到20%就不能再小了，所以最大風量和最小風量的調節比可能只有5:1。
3.蝶閥必須采用管道靜壓法（VFD）
采用普通蝶閥的系統可以通過保證管道靜壓來控制管道壓力。通過測量、計算和比較管道靜壓，控制風機實現系統管網壓力穩定。該方法的缺點是：
A.精度不高，無法保證實施。壓力控制精度由壓力點的選擇決定，但通常管網壓力很難在管道中找到合適的點，特別是在不同排氣設備和管道阻力的情況下。
B.反應緩慢，這樣控制風扇是一個緩慢的過程，而實驗室排氣控制對速度要求很高。在這種情況下，很難實現預期的控制目標，上述情況仍會出現。
4.蝶閥能耗，維護費用不合理
蝶閥系統控制精度低，風量要求非線性，風量過大，風機功率過大，風量過小，不能滿足實際需要，造成能源浪費，風量的損失會帶走空調冷量的損失，消耗能耗。雖然蝶閥系統初始投資較少，但其相關聯動部件容易堵塞、故障，維護次數增加，成本增加。假滿足情況，有毒有害氣體未及時控制，實驗室人員生命安全受到威脅。其次；惡性風量變化，管道噪聲彈性波動，影響實驗室環境。
